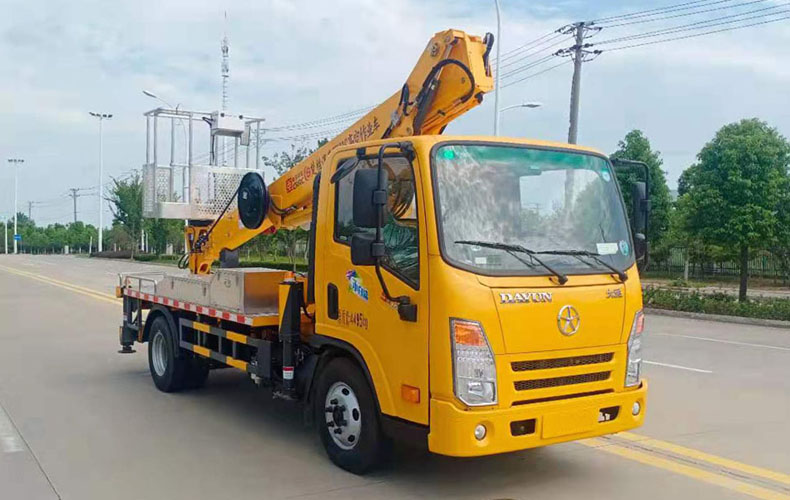

大运21米/24米伸缩臂高空作业车 产品主要技术资料
|
|
产品名称：
|
CSC5041JGK6CGC21S型高空作业车
|
外型尺寸(mm)：
|
5995×1995×2995
|
|
底盘型号：
|
CGC1041HDD33F
|
作业高度
|
21米
|
|
总 质 量 ： (kg)
|
4495
|
接近/离去角(° )
|
18/13
|
|
额定质量： (kg)
|
|
前悬/后悬(mm)：
|
1150/1545,1180/1515,1200/1495
|
|
整备质量：(kg)
|
4365,4300
|
*高车速(km/h)：
|
90
|
|
排放标准：
|
GB17691-2018国Ⅵ
|
|
整车说明：
|
该车主要用于抢修电力,通讯,路灯等高空作业,专用装置为升降平台和作业臂.侧,后防护材料均为Q235,侧防护螺栓连接;后防护焊接,截面尺寸(mm):50×100,离地高度370mm.仅采用轴距3300mm.ABS控制器型号/生产企业:ABS-E4S/4M/威伯科汽车控制系统(中国)有限公司,VIE ABS-II/浙江万安科技股份有限公司,CM4XL-4S/4M/广州瑞立科密汽车电子股份有限公司,CM4YK/广州瑞立科密汽车电子股份有限公司,WBTL-ABS/芜湖伯特利汽车安全系统有限公司,YF8/武汉元丰汽车电控系统有限公司.选装工作斗样式.
|
|
大运21米/24米伸缩臂高空作业车 底盘参数
|
|
底盘型号：
|
CGC1041HDD33F
|
燃油种类：
|
柴油
|
|
轴 数：
|
2
|
前 轮 距(mm)：
|
1460,1487,1540,1590,1665,1515,1630,
1644,1804,1500,1744,1610,1501
|
|
轴 距(mm)：
|
2800,2820,3100,3300,2600,
3150,3200,3000,3550
|
后 轮 距(mm)：
|
1370,1430,1480,1500,1540,1615,1650,
1510,1800,1525,1385,1555,1590,1680
|
|
轮 胎 数：
|
6
|
轮胎规格：
|
195/70R15LT,6.50R16LT,7.00R16LT 8PR,185R14LT,6.00R15,7.50R16 6PR,6.00-15,6.00R15LT,7.50R16LT 6PR,6.00-15LT
|
|
大运21米/24米伸缩臂高空作业车 发动机参数
|
|
发动机型号
|
发动机生产企业
|
排量（ml）
|
功率（kw）
|
|
D20TCIF3
Q23-115E60
D20TCIF1
D20TCIF14
D20TCIF11
Q23-132E60
490PLUS1
|
昆明云内动力股份有限公司
安徽全柴动力股份有限公司
昆明云内动力股份有限公司
昆明云内动力股份有限公司
昆明云内动力股份有限公司
安徽全柴动力股份有限公司
昆明云内动力股份有限公司
|
1999
2300
1999
1999
1999
2300
2499
|
85
85
93
75
93
97
105
|
伸缩臂高空作业车专用功能说明:
伸缩臂上装配置：工作斗限200kg，平台液压360度全回转，蜗轮蜗杆回转机构（徐工同款），海战力油缸。工作斗360度回转，带自动液压调平，液压系统带比例控制，转台和工作斗双位操作，所有液压系统均安装有双向液压平衡阀，带有锁止功能，电液比例控制，实现上车动作的无极调速，设有应急操作动力单元，有效应对突发情况，支腿为全液压式，前V型，后H型（双腔大跨距），并有单独阀组控制操作。每个支腿配有频闪灯，工作状态自动闪烁，上车操作，配有上、下两个独立操作器，上操作器安装在吊篮内，下操作器为无线遥控型。 上、下操作器可以控制汽车发动机的启动和熄火。操作器设有喇叭按键，可远程警示提醒，支腿与上车操作可实现互锁，更安全可靠。 设置整车倾斜报警或软腿报警自动限制危险方向工作，使用更安全。配置倾角和长度传感器，实现对高空作业车的幅度控制。上车回转限位。高空作业配有喇叭，起到安全警示作用.吊篮配备220V外接电源。臂架采用国内领先的全链条式伸缩结构，内置断链保护器，使工作更安全更稳定！（可选装吊钩）
伸缩臂高空作业车
★通过性好
蓝牌 C 照驾驶无忧，通过性好，适用于狭小空间作业。
★安全性
回收和伸缩臂链条均布局在上方，有效规避臂架下方的滑块磨损完大臂磨链条的安全隐患。
大臂限幅报警提醒，提醒安全出臂。大臂居中提醒，收臂更方便。支腿失重预警保护，以防侧翻。大臂双链条！内置钢丝绳，双重保护更安全。
★操作性
进口电液比例阀组配合先进的 CAN 总线控制系统，并配备无线遥控器，操作更安全，更方便；
★稳定性
大臂宝钢960高强度钢，五边形大臂，臂与臂左右晃动更小。工人作业左右晃动就小，伸缩更平顺，更扎实。
|
